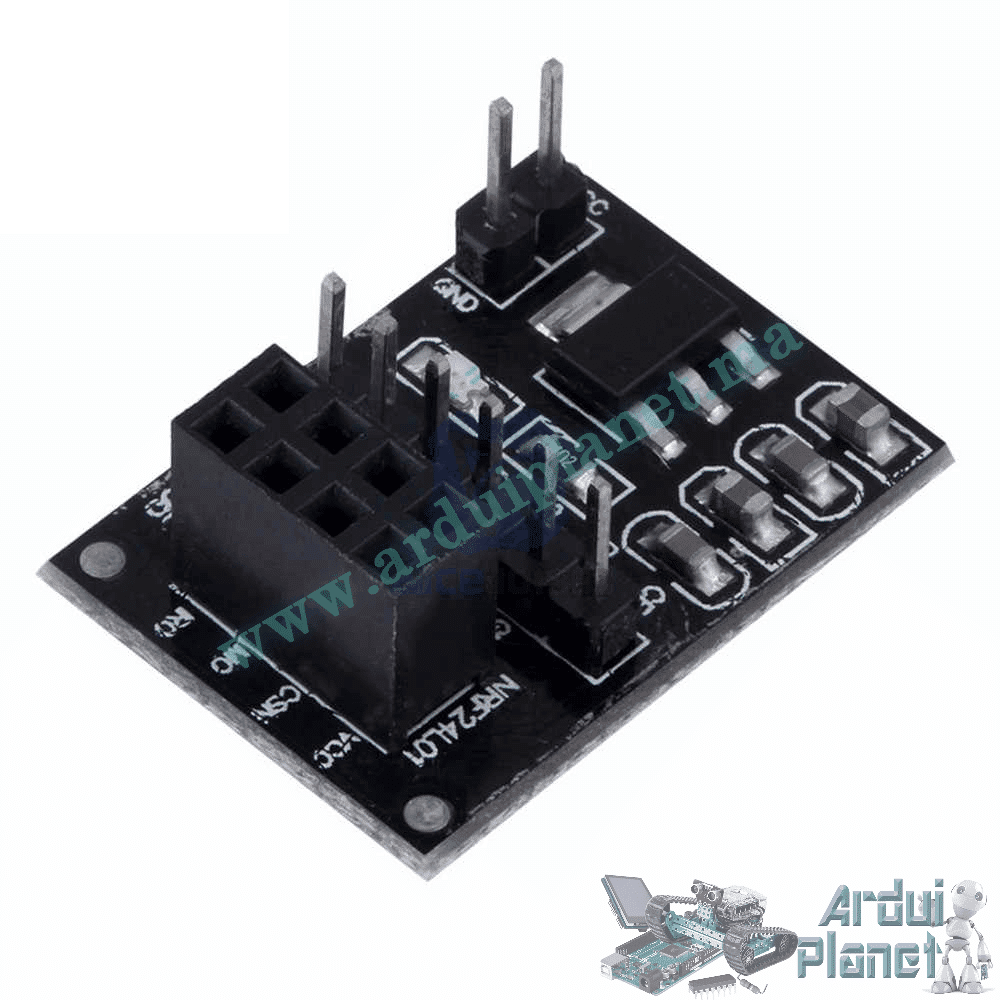

Adaptateur pour Module NRF24L01

Description

📡 Adaptateur pour Module NRF24L01 — Alimentation 3,3 V stable et branchement simplifié

L’adaptateur pour NRF24L01 facilite l’utilisation des modules radio 2,4 GHz avec Arduino et d’autres microcontrôleurs. Il accepte une alimentation de 5 à 12 V DC et fournit une tension régulée de 3,3 V au module NRF24L01.

Son régulateur intégré contribue à réduire les problèmes de communication, redémarrages et pertes de paquets provoqués par une alimentation 3,3 V insuffisante ou instable. Les différentes lignes SPI sont également accessibles sur des broches clairement organisées.

⚙️ Caractéristiques techniques

• Type : adaptateur d’alimentation et de connexion
• Modules compatibles : NRF24L01 et NRF24L01+
• Tension d’entrée : 5 à 12 V DC
• Tension fournie au NRF24L01 : 3,3 V régulée
• Interface de communication : SPI
• Broches disponibles : VCC, GND, CE, CSN, SCK, MOSI, MISO et IRQ
• Indicateur : LED d’alimentation
• Installation : module NRF24L01 enfiché directement sur le support
• Alimentation externe du NRF24L01 : non nécessaire lorsqu’il est installé sur l’adaptateur

✨ Pourquoi utiliser cet adaptateur ?

• ⚡ Fournit une alimentation 3,3 V plus stable
• 📶 Améliore la fiabilité des communications radio
• 🔌 Permet une alimentation depuis la broche 5 V d’un Arduino
• 🧩 Facilite le branchement des huit broches
• 🛡️ Réduit les risques de chute de tension
• 💡 LED intégrée pour vérifier la présence de l’alimentation
• 🛠️ Idéal pour le prototypage sur breadboard

💡 Applications principales

• Communication sans fil entre deux cartes Arduino
• Télécommandes et robots radiocommandés
• Réseaux de capteurs sans fil
• Stations météo connectées
• Domotique et automatisation
• Transmission de température, humidité ou pression
• Alarmes et systèmes de surveillance
• Projets IoT locaux sans Wi-Fi

🔌 Branchement avec Arduino Uno

⚠️ Ce brochage correspond à l’Arduino Uno. Les broches SPI sont différentes sur certaines cartes comme l’Arduino Mega, Nano Every, ESP32 ou Raspberry Pi Pico.

🚀 Tutoriel — Vérifier la détection du NRF24L01

Installez la bibliothèque RF24 depuis le gestionnaire de bibliothèques de l’Arduino IDE :

1. Ouvrez Croquis → Inclure une bibliothèque → Gérer les bibliothèques.
2. Recherchez RF24.
3. Installez la bibliothèque RF24.
4. Effectuez le branchement indiqué ci-dessus.
5. Téléversez le programme suivant.

#include <SPI.h>
#include <RF24.h>

RF24 radio(9, 10); // CE, CSN

void setup() {
  Serial.begin(9600);

  if (radio.begin()) {
    Serial.println("NRF24L01 detecte avec succes !");
    radio.printDetails();
  } else {
    Serial.println("Erreur : NRF24L01 non detecte.");
  }
}

void loop() {
  // Test de detection uniquement
}

Ouvrez ensuite le Moniteur série à 9600 bauds. Si le branchement et l’alimentation sont corrects, le programme affichera que le NRF24L01 a été détecté.

🛠️ Conseils en cas de problème

• Vérifiez l’orientation du NRF24L01 avant de l’insérer.
• Assurez-vous que toutes les masses sont reliées ensemble.
• Gardez les fils SPI aussi courts que possible.
• Éloignez le module radio des moteurs et alimentations à découpage.
• Utilisez une alimentation suffisamment stable avec les versions à antenne amplifiée.
• Vérifiez que les broches CE et CSN correspondent au programme.

⚠️ Remarques importantes

• L’adaptateur régule l’alimentation, mais ne remplace pas le module NRF24L01.
• Il ne convertit pas le protocole SPI en USB, série ou Wi-Fi.
• Ne branchez jamais directement une tension de 5 à 12 V sur la broche d’alimentation du NRF24L01 sans cet adaptateur.
• L’adaptateur ne remplace pas nécessairement un convertisseur de niveaux logiques. Vérifiez la compatibilité électrique du microcontrôleur utilisé.
