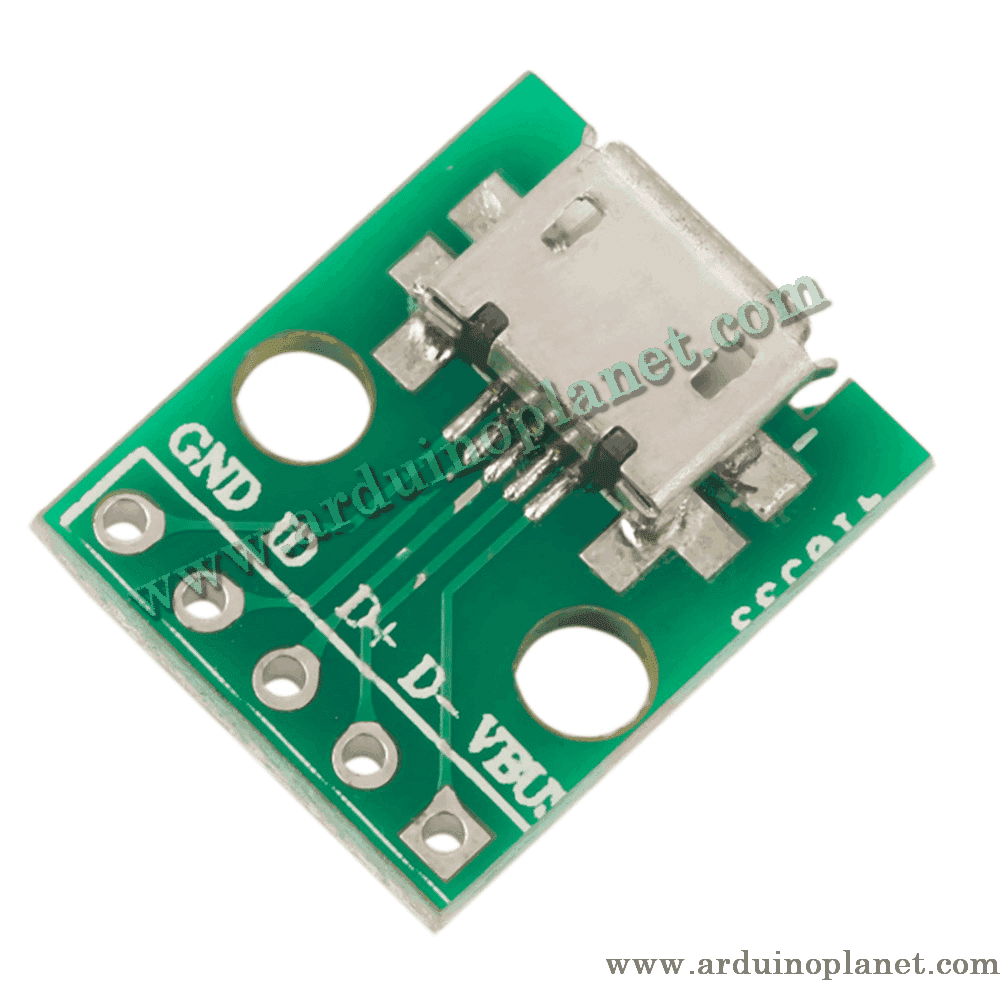

Connecteur Avec Port Micro Usb Femelle

Description

🔌 Connecteur Micro-USB Femelle sur Carte 4 Broches — Alimentation et Données USB

Ce connecteur Micro-USB femelle avec sortie sur quatre broches facilite l’intégration d’un port USB dans un prototype ou une carte électronique. Son circuit d’adaptation rend les connexions plus accessibles que les minuscules contacts du connecteur Micro-USB.

Il peut être utilisé pour recevoir une alimentation 5 V USB ou pour établir une communication USB 2.0 grâce aux lignes D+ et D−, à condition que le circuit connecté soit compatible.

✨ Points forts

• 🔌 Port Micro-USB femelle
• 📌 Sortie accessible sur quatre broches
• ⚡ Récupération de l’alimentation USB 5 V
• 📡 Accès aux lignes de données D+ et D−
• 🛠️ Plus facile à souder qu’un connecteur CMS seul
• 🧪 Adapté aux prototypes et réparations
• 📏 Format compact
• 🔄 Compatible avec les câbles Micro-USB standards

🔧 Caractéristiques principales

• Type : connecteur Micro-USB femelle sur carte
• Interface : USB 2.0
• Nombre de sorties accessibles : 4
• Alimentation USB : 5 V nominal
• Lignes disponibles : VBUS, D−, D+ et GND
• Ligne ID : généralement non accessible
• Conversion de tension : non
• Chargeur de batterie intégré : non
• Convertisseur USB-série intégré : non

Ce produit est un connecteur d’adaptation passif. Il ne régule pas la tension et ne transforme pas automatiquement le signal USB.

📌 Brochage

Vérifiez toujours les inscriptions sérigraphiées sur votre carte avant le branchement.

⚙️ Deux modes d’utilisation

La quantité de courant disponible dépend de la source USB, du câble et de l’appareil connecté. Le connecteur seul ne négocie pas une charge rapide.

🛠️ Tutoriel — Utilisation comme entrée 5 V

1. Coupez l’alimentation du montage.
2. Identifiez les broches VBUS et GND.
3. Soudez VBUS à l’entrée positive du circuit.
4. Soudez GND à la masse du circuit.
5. Vérifiez qu’aucun court-circuit n’existe entre VBUS et GND.
6. Branchez le câble Micro-USB.
7. Mesurez la tension avant de connecter une charge sensible.

Micro-USB VBUS ─── Protection ─── Entrée 5 V du circuit
Micro-USB GND  ────────────────── GND du circuit

Il est recommandé d’ajouter un fusible réarmable, une protection contre l’inversion ou un circuit de limitation selon l’application.

📡 Tutoriel — Utilisation des données USB

Pour transmettre les données :

1. Connectez D+ à la ligne D+ de votre circuit USB.
2. Connectez D− à la ligne D−.
3. Gardez les deux pistes courtes, proches et de longueur similaire.
4. Évitez de les faire passer près des convertisseurs, moteurs ou relais.
5. Reliez impérativement les masses des deux circuits.
6. Utilisez un microcontrôleur ou une interface disposant d’un contrôleur USB compatible.

Le connecteur ne permet pas, à lui seul, d’ajouter une fonction USB à un microcontrôleur qui ne possède pas de contrôleur USB.

🔋 Recharge d’une batterie

Ne connectez jamais directement une batterie lithium-ion aux broches VBUS et GND.

Pour recharger une batterie :

• Ajoutez un contrôleur de charge adapté à sa technologie.
• Utilisez un module de protection approprié.
• Vérifiez le courant de charge autorisé.
• Respectez la polarité et la tension maximale de la batterie.

⚠️ Précautions d’utilisation

• Vérifiez le brochage avant la soudure.
• Ne court-circuitez pas VBUS et GND.
• Ne dépassez pas les capacités du câble et de la source USB.
• Ne branchez pas deux sources 5 V simultanément sans circuit de gestion.
• N’inversez jamais D+ et D−.
• Renforcez mécaniquement le connecteur si le câble est souvent manipulé.
• Utilisez une protection ESD pour les applications sensibles.
• Ne considérez pas ce produit comme un chargeur ou un convertisseur.

🎯 Applications principales

• 🔋 Entrée d’alimentation USB 5 V
• 🧪 Prototypes et plaques d’essai
• 🤖 Projets avec microcontrôleur USB
• 🛠️ Réparation de connecteurs
• 📡 Communication USB 2.0
• 💡 Éclairage et petits circuits 5 V
• 🔊 Modules audio alimentés par USB
• 📟 Appareils électroniques DIY
• 🎓 Travaux pratiques d’électronique
