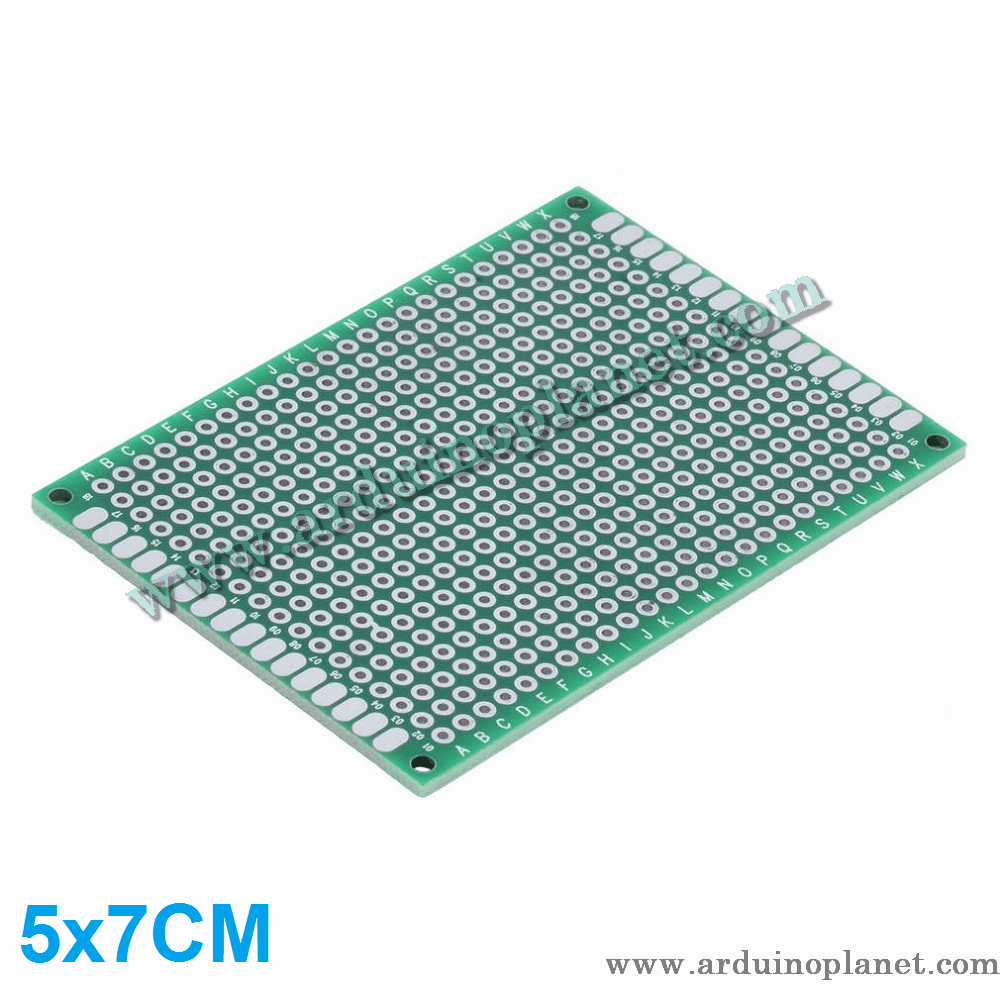

PCB Double Face Perforé 5X7CM

PCB Double Face Perforé 5X7CM

8,00 DH

Disponibilité:

997 en stock

UGS : 0416 Catégories : ,

Description

🧩 PCB Perforé Double Face 5 × 7 cm — Plaque Compacte pour Petits Circuits

Cette plaque PCB perforée double face de 5 × 7 cm est idéale pour réaliser de petits circuits électroniques permanents. Son format compact convient aux capteurs, régulateurs, interfaces, modules audio, commandes de LED et adaptateurs destinés à être placés dans un boîtier.

Les pastilles accessibles sur les deux faces offrent davantage de possibilités de soudure et de routage, sans nécessiter de fabrication ou de gravure chimique.

✨ Points forts

  • 📏 Format compact de 5 × 7 cm
  • 🔄 Pastilles disponibles sur les deux faces
  • 🔩 Trous déjà réalisés
  • 🧩 Compatible avec les composants traversants
  • 📦 Facile à intégrer dans un boîtier
  • 🔧 Montage solide et permanent
  • 🛠️ Aucun produit de gravure nécessaire
  • 🎓 Adaptée aux débutants
  • 💰 Solution économique pour les petits projets

🔧 Caractéristiques principales

  • Type : PCB universel perforé
  • Structure : double face
  • Dimensions : 5 × 7 cm
  • Montage : composants traversants
  • Connexion : soudure et fils de liaison
  • Soudure : possible sur les deux faces
  • Découpe : possible si une dimension plus petite est nécessaire
  • Composants inclus : aucun

Le pas des trous et la présence éventuelle de métallisation interne doivent être vérifiés directement sur la plaque.

📊 Pourquoi choisir le format 5 × 7 cm ?

Critère Avantage
Encombrement ✅ Facile à placer dans un petit boîtier
Nombre de composants Adapté aux circuits simples ou moyens
Coût ✅ Économique
Temps de câblage Généralement réduit
Routage Deux faces disponibles
Utilisation Modules autonomes et interfaces

🛠️ Tutoriel de montage

  1. Testez d’abord votre circuit sur breadboard.
  2. Dessinez l’implantation des composants.
  3. Placez les éléments les plus volumineux en premier.
  4. Positionnez ensuite les résistances, diodes et condensateurs.
  5. Réservez un bord pour les connecteurs.
  6. Soudez une patte de chaque composant.
  7. Corrigez leur alignement, puis terminez les soudures.
  8. Reliez les pastilles avec du fil rigide ou isolé.
  9. Utilisez la seconde face pour les connexions croisées.
  10. Vérifiez la continuité avec un multimètre.
  11. Recherchez les courts-circuits avant la mise sous tension.
  12. Nettoyez les résidus de flux.

💡 Conseils d’organisation

Entrée       Circuit principal       Sortie
  │                 │                   │
Connecteur → Composants actifs → Connecteur
              VCC et GND
  • Placez les condensateurs près des circuits intégrés.
  • Gardez les connexions courtes.
  • Utilisez un fil rouge pour VCC et un fil noir pour GND.
  • Étiquetez les connecteurs.
  • Ajoutez des points de test lorsque cela est possible.

⚠️ Conseils et précautions

  • Les pastilles supérieure et inférieure ne sont pas forcément reliées.
  • N’appliquez pas trop longtemps le fer sur une pastille.
  • Évitez les ponts de soudure entre les trous voisins.
  • Coupez l’alimentation pendant toute modification.
  • Portez des lunettes lors de la coupe des pattes.
  • Travaillez dans un espace ventilé.
  • Ne posez pas le circuit alimenté sur une surface conductrice.
  • N’utilisez pas directement cette plaque sur le secteur sans respecter les distances d’isolement et les protections requises.

🎯 Applications principales

  • 📡 Modules de capteurs
  • 💡 Commandes pour LED
  • 🔊 Petits circuits audio
  • ⚡ Régulateurs et alimentations
  • 🔔 Alarmes et buzzers
  • 🤖 Interfaces robotiques
  • 🧪 Adaptateurs de laboratoire
  • 🎓 Projets éducatifs
  • 🛠️ Réparations électroniques
  • 📦 Circuits compacts en boîtier
