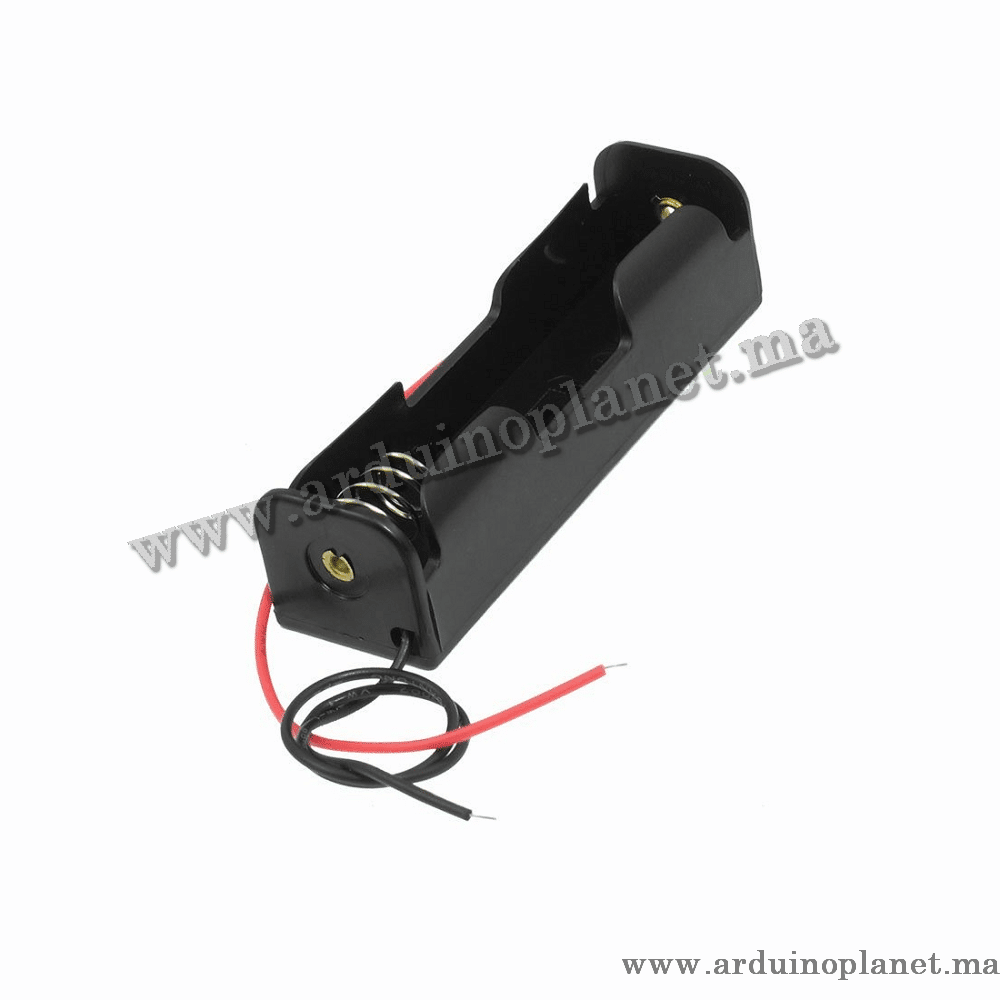

18650 X1 Porte-piles Pour Batterie

Description

🔋 Porte-Batterie 18650 ×1 — Support pour une Cellule Li-ion

Ce porte-batterie 18650 pour une cellule permet d’intégrer facilement un accumulateur lithium-ion rechargeable dans un montage électronique. Il assure le maintien mécanique de la batterie et facilite son remplacement sans soudure directe sur ses bornes.

Il convient aux prototypes, éclairages LED, robots, objets connectés, alimentations portables et autres projets fonctionnant avec une tension comprise entre environ 3 et 4,2 V.

✨ Points forts

• 🔋 Compatible avec une cellule au format 18650
• 🔄 Batterie facilement amovible et remplaçable
• 🔧 Installation simple dans un boîtier ou sur un prototype
• 🛡️ Évite de souder directement sur la batterie
• ⚡ Sortie directe de la tension de la cellule
• 🤖 Adapté aux projets électroniques et robotiques
• 📦 Format compact
• 🛠️ Idéal pour les montages DIY

🔧 Caractéristiques principales

• Type : porte-batterie pour cellule cylindrique
• Format compatible : 18650
• Nombre de cellules : 1
• Technologie habituelle de la cellule : lithium-ion
• Tension nominale de sortie : 3,6 ou 3,7 V, selon la batterie
• Tension maximale avec une cellule chargée : 4,2 V
• Configuration : 1S
• Connexion : contacts métalliques avec sortie positive et négative
• Montage : intégration dans un boîtier ou un circuit
• Recharge intégrée : non
• Protection électronique intégrée : non

La batterie 18650, le chargeur et le circuit de protection sont vendus séparément.

📊 Tension d’une batterie 18650

La tension de sortie du support varie avec l’état de charge de la batterie. Il ne s’agit pas d’une sortie régulée.

⚙️ Principe de fonctionnement

Le porte-batterie maintient la cellule 18650 entre deux contacts métalliques. Les bornes positive et négative sont ensuite accessibles pour alimenter le circuit.

Le support ne modifie pas la tension et ne contrôle pas la charge. Une batterie chargée à 4,2 V fournira environ 4,2 V à la sortie, puis cette tension diminuera progressivement pendant son utilisation.

Pour obtenir une sortie stable de 5 V, 9 V ou une autre valeur, ajoutez un convertisseur DC-DC adapté.

🛠️ Tutoriel d’utilisation

1. Vérifiez que la cellule 18650 n’est ni gonflée, ni percée, ni endommagée.
2. Repérez les symboles + et – sur le support.
3. Insérez la borne négative de la cellule du côté indiqué –.
4. Pressez légèrement le ressort, puis placez la borne positive du côté +.
5. Vérifiez la polarité de la sortie avec un multimètre.
6. Connectez le positif du support au positif du circuit.
7. Connectez le négatif du support au GND du circuit.
8. Ajoutez un interrupteur si vous souhaitez couper facilement l’alimentation.

Si le support possède des fils, le rouge correspond généralement au positif et le noir au négatif. Vérifiez néanmoins la polarité au multimètre avant la première utilisation.

🔌 Exemple de branchement

Porte-batterie + ─── Interrupteur ─── VCC du circuit
Porte-batterie – ──────────────────── GND du circuit

Avant le branchement, vérifiez que votre circuit accepte une tension pouvant atteindre 4,2 V.

🔄 Comment recharger la batterie ?

Ce support ne constitue pas un chargeur. Pour recharger la cellule :

• Retirez-la et utilisez un chargeur 18650 adapté, ou
• Ajoutez un module de charge lithium-ion 1S, par exemple un circuit basé sur le TP4056.
• Utilisez de préférence un module comprenant une protection contre la surcharge, la décharge excessive et les courts-circuits.
• Vérifiez que le courant de charge convient à la capacité et aux spécifications de la cellule.

Ne branchez jamais directement une alimentation 5 V sur une batterie 18650.

⚠️ Précautions de sécurité

• Respectez impérativement la polarité.
• Ne court-circuitez jamais les deux sorties.
• Utilisez une cellule de qualité, correctement protégée.
• Ne rechargez pas la batterie sans chargeur Li-ion adapté.
• Ne dépassez pas le courant autorisé par la cellule et le support.
• N’utilisez jamais une batterie déformée, rouillée ou dont l’enveloppe est déchirée.
• Évitez la chaleur, l’humidité et les objets métalliques.
• Retirez la cellule avant de travailler sur le câblage.
• Vérifiez la longueur de la batterie : certaines cellules protégées sont plus longues que le format standard.
• Conservez les cellules lithium-ion hors de portée des enfants.

🎯 Applications principales

• 🤖 Robots et véhicules électroniques
• 💡 Lampes et éclairages LED
• 📡 Objets connectés et capteurs autonomes
• 🔊 Petits amplificateurs audio
• 🛠️ Prototypes électroniques
• 🔋 Alimentations portables
• 🌡️ Stations de mesure autonomes
• 📟 Appareils électroniques DIY
• 🚨 Systèmes d’alarme basse tension
• ☀️ Projets solaires avec chargeur adapté
