Description

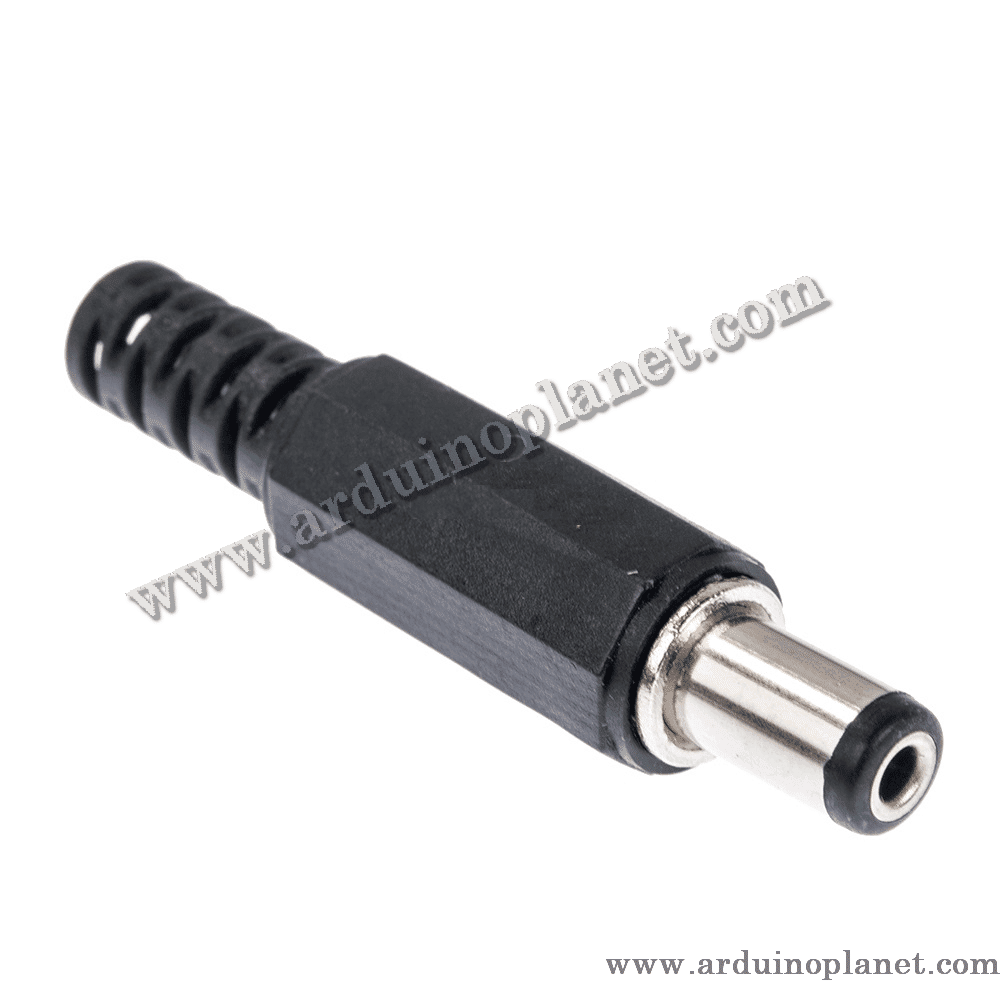

🔌 Prise DC Mâle DC-005 — Connecteur à souder pour câble d’alimentation
La prise DC mâle DC-005 est destinée à la fabrication ou à la réparation de câbles d’alimentation basse tension. Son format courant 5,5 × 2,1 mm convient à de nombreux appareils électroniques, cartes de développement et projets DIY.
⚙️ Caractéristiques techniques
- Type : fiche d’alimentation DC mâle
- Modèle : DC-005
- Dimensions du connecteur : 5,5 × 2,1 mm
- Connexion : bornes à souder
- Nombre de contacts : 2
- Polarité : définie lors du câblage
- Utilisation : alimentation continue basse tension
- Boîtier : protection isolante
- Montage : sur câble à deux conducteurs
✨ Points forts
- 🛠️ Idéale pour fabriquer un câble d’alimentation personnalisé
- 🔧 Permet de réparer un connecteur endommagé
- 📦 Format compact et facile à installer
- ♻️ Réutilisable lors des opérations de maintenance
- 🔌 Compatible avec une prise femelle de même dimension
💡 Applications principales
- Câbles pour adaptateurs secteur DC
- Projets Arduino, ESP32 et Raspberry Pi
- Rubans et contrôleurs LED
- Caméras et petits équipements électroniques
- Boîtiers de commande
- Réparation d’alimentations basse tension
🔧 Tutoriel de montage
- Dévissez le capot isolant du connecteur.
- Faites passer le câble dans le capot avant la soudure.
- Dénudez environ 3 à 5 mm de chaque conducteur.
- Identifiez au multimètre la borne reliée au contact central et celle reliée à la partie extérieure.
- Soudez les fils selon la polarité souhaitée.
- Vérifiez qu’aucun brin de cuivre ne crée de court-circuit.
- Refermez le capot, puis contrôlez la tension de sortie avec un multimètre.
⚠️ Le centre positif est une convention fréquente, mais certains appareils utilisent la polarité inverse. Vérifiez toujours le symbole indiqué sur l’équipement.
