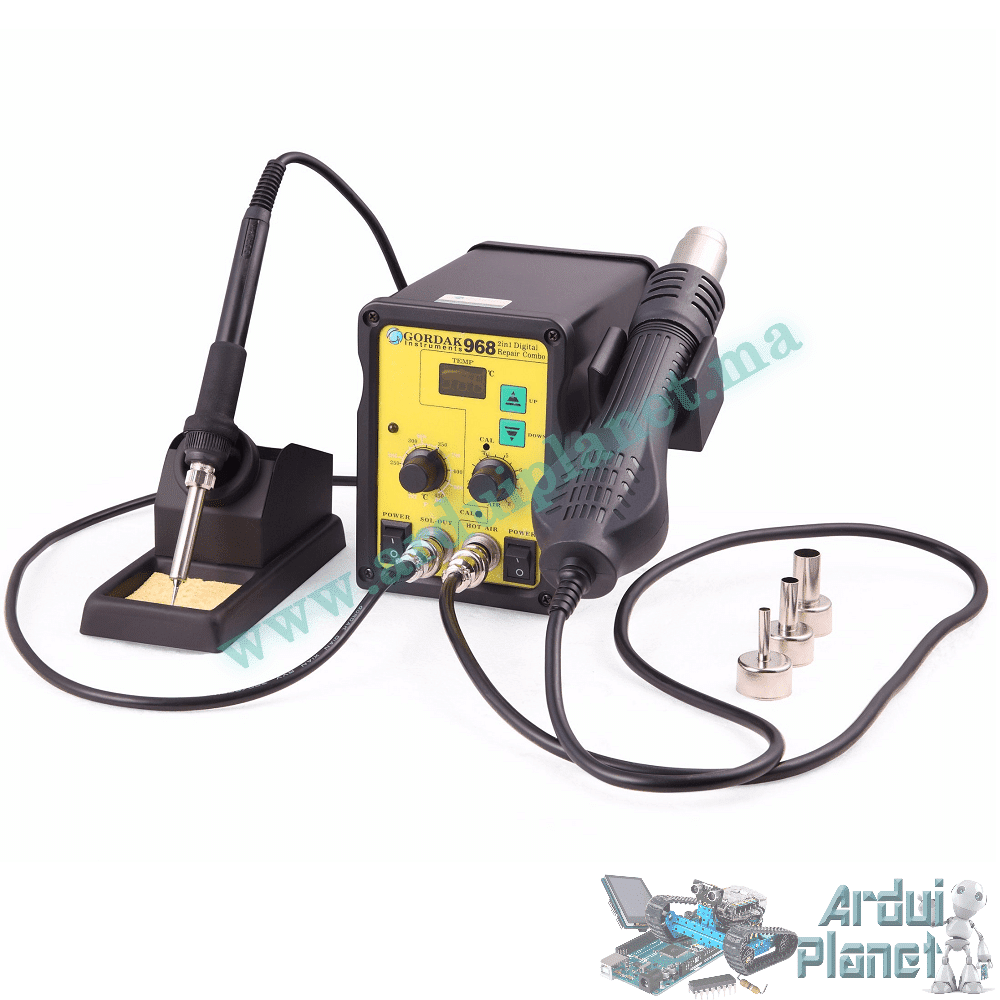

🔥 Station de Soudure 2-en-1 Gordak 968 — Air Chaud 450 W et Fer à Souder 50 W
La Gordak 968 est une station de soudure et de réparation électronique combinant un pistolet à air chaud de 450 W et un fer à souder de 50 W. Elle permet de réaliser les principales opérations de soudage, dessoudage et remplacement de composants avec un seul équipement.
Son système à air chaud réglable convient particulièrement au travail sur les composants SMD, SOP, QFP, PLCC et BGA, tandis que le fer est adapté aux composants traversants, connecteurs, câbles et retouches de précision.
✨ Points forts
- 🔥 Station complète avec air chaud et fer à souder
- ⚡ Puissance d’air chaud de 450 W
- 🖊️ Fer à souder réglable de 50 W
- 🌡️ Deux réglages de température indépendants
- 💨 Débit d’air pouvant atteindre 120 L/min
- 🎯 Régulation électronique de la température
- 🔄 Ventilateur sans balais durable et silencieux
- ❄️ Refroidissement automatique de la poignée
- 🛠️ Adaptée à la réparation professionnelle et au bricolage
- 📱 Idéale pour les cartes électroniques et composants CMS
🔧 Caractéristiques techniques générales
- Modèle : Gordak 968
- Type : station combinée air chaud et fer à souder
- Tension d’alimentation : 220 V AC
- Fréquence : 50 Hz
- Régulation : électronique avec contrôle PID
- Utilisation : soudage et dessoudage électronique
- Alimentations séparées : commande indépendante du fer et de l’air chaud
💨 Caractéristiques de l’air chaud
- Puissance de chauffage : 450 W
- Plage de température : 100 à 500 °C
- Débit d’air maximal : environ 120 L/min
- Type de ventilation : ventilateur sans balais
- Niveau sonore indicatif : inférieur à 45 dB
- Réglage : température et débit d’air
- Refroidissement : automatique après arrêt de la chauffe
- Mise en veille : lorsque la poignée est placée sur son support, selon la configuration
🖊️ Caractéristiques du fer à souder
- Puissance : 50 W
- Plage de température : 200 à 480 °C
- Utilisation : composants traversants, CMS, fils et connecteurs
- Température : réglable indépendamment de l’air chaud
- Panne : remplaçable selon le modèle compatible
Les performances réelles peuvent varier selon la température ambiante, la buse utilisée et le débit d’air sélectionné.
📊 Quand utiliser le fer ou l’air chaud ?
| Opération | Fer à souder | Air chaud |
|---|---|---|
| Souder un fil ou un connecteur | ✅ Recommandé | ❌ |
| Remplacer une résistance CMS | ✅ Possible | ✅ |
| Dessouder un circuit à plusieurs broches | Difficile | ✅ Recommandé |
| Poser un connecteur traversant | ✅ Recommandé | Peu adapté |
| Rétracter une gaine thermorétractable | Possible avec prudence | ✅ Recommandé |
| Retirer un composant QFP ou SOP | Difficile | ✅ |
| Retoucher une soudure précise | ✅ | Possible |
| Travailler sur un composant BGA | Technique spécialisée | ✅ Avec expérience |
⚙️ Régulation et refroidissement automatique
La station utilise un système de régulation afin de maintenir une température relativement stable pendant le travail.
Après l’arrêt de la chauffe à air chaud, le ventilateur continue à fonctionner pour refroidir progressivement la résistance et la poignée. La station arrête ensuite la ventilation lorsque la température descend sous environ 100 °C.
Ce refroidissement protège l’élément chauffant et contribue à prolonger la durée de vie de la poignée.
🛠️ Tutoriel — Dessouder un composant CMS
- Placez la carte sur un support stable et résistant à la chaleur.
- Identifiez les composants sensibles situés près de la zone de travail.
- Appliquez du flux autour des broches du composant.
- Choisissez une buse adaptée à sa taille.
- Commencez avec un débit d’air faible ou modéré.
- Réglez une température adaptée au type de soudure.
- Préchauffez progressivement la zone en effectuant des mouvements circulaires.
- Chauffez uniformément les broches sans rester trop longtemps au même endroit.
- Retirez doucement le composant avec une pince lorsque la soudure devient liquide.
- Nettoyez les pastilles avec de la tresse à dessouder et du flux.
- Replacez immédiatement la poignée sur son support après utilisation.
Ne forcez jamais le composant : s’il ne se détache pas, la soudure n’est pas encore suffisamment fondue.
🌡️ Réglages de départ indicatifs
| Travail | Température indicative | Débit d’air |
|---|---|---|
| Gaine thermorétractable | 150 à 250 °C | Faible |
| Petits composants CMS | 280 à 330 °C | Faible à moyen |
| Circuits SOP ou QFP | 320 à 380 °C | Moyen |
| Soudure au fer avec plomb | 300 à 350 °C | Sans objet |
| Soudure au fer sans plomb | 330 à 380 °C | Sans objet |
Ces valeurs sont uniquement des points de départ. La bonne température dépend de la soudure, de la taille du composant, de l’épaisseur du PCB et de la buse utilisée.
✅ Conseils pour un meilleur résultat
- Utilisez toujours du flux de soudure adapté.
- Choisissez une buse proche de la taille du composant.
- Commencez avec une température et un débit modérés.
- Gardez la poignée en mouvement pour répartir la chaleur.
- Protégez les connecteurs en plastique avec un écran thermique.
- Nettoyez régulièrement la panne du fer avec une éponge adaptée ou de la laine de laiton.
- Étamez la panne avant d’éteindre la station.
- Laissez terminer le cycle de refroidissement avant de débrancher l’appareil.
⚠️ Précautions de sécurité
- Utilisez la station sur une surface stable et incombustible.
- Branchez-la sur une prise correctement reliée à la terre.
- Ne touchez jamais la panne, la buse ou les éléments chauffants.
- Ne dirigez pas l’air chaud vers la peau, les câbles ou des produits inflammables.
- Travaillez dans un espace correctement ventilé ou avec un extracteur de fumée.
- Portez une protection oculaire lors des opérations de dessoudage.
- Ne coupez pas brutalement l’alimentation pendant le refroidissement automatique.
- Débranchez la station avant de remplacer une panne, une buse ou un élément chauffant.
- Gardez l’appareil hors de portée des enfants.
🎯 Applications principales
- 📱 Réparation de smartphones et tablettes
- 💻 Maintenance de cartes mères
- 🎮 Réparation de consoles et contrôleurs
- 📺 Cartes d’alimentation et appareils électroniques
- 🔌 Soudage de fils et connecteurs
- 💡 Remplacement de LED et composants CMS
- 🧠 Dessoudage de circuits intégrés
- 🛠️ Prototypage et fabrication électronique
- 🧪 Laboratoires, ateliers et établissements de formation
- 🤖 Réparation de cartes Arduino, robotique et IoT
