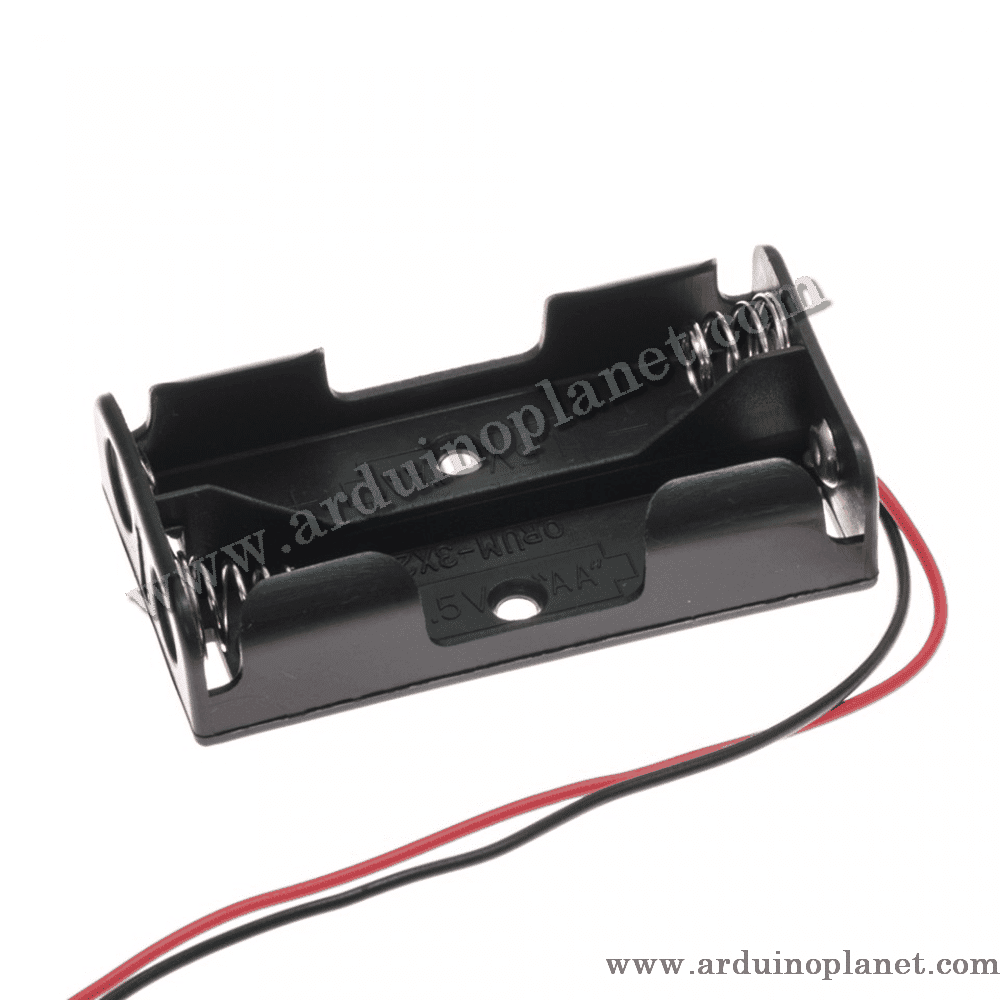

AA X2 Porte-piles Pour Batterie

Description

🔋 Porte-Piles AA ×2 en Série — Sortie 3 V ou 2,4 V

Ce porte-piles pour deux batteries AA permet d’alimenter facilement un circuit électronique sans souder directement sur les piles. Les deux emplacements sont connectés en série, ce qui additionne leurs tensions.

Il fournit une tension nominale de 3 V avec deux piles alcalines de 1,5 V, ou de 2,4 V avec deux accumulateurs Ni-MH rechargeables de 1,2 V.

✨ Points forts

• 🔋 Compatible avec deux piles ou accus AA
• 🔗 Connexion interne en série
• ⚡ Sortie de 3 V avec des piles alcalines
• ♻️ Sortie de 2,4 V avec des accus Ni-MH
• 🔄 Batteries facilement remplaçables
• 🛡️ Évite de souder directement sur les cellules
• 🛠️ Installation simple dans un prototype
• 📦 Format compact
• 🤖 Adapté aux petits projets électroniques

🔧 Caractéristiques principales

• Type : porte-piles pour batteries cylindriques
• Format compatible : AA
• Nombre d’emplacements : 2
• Configuration : 2S
• Connexion électrique : série
• Tension avec des piles alcalines : 1,5 V × 2 = 3 V
• Tension avec des accus Ni-MH : 1,2 V × 2 = 2,4 V
• Sortie : positive et négative
• Recharge intégrée : non
• Régulation de tension : non
• Piles incluses : non

La tension réelle diminue progressivement pendant la décharge et peut également baisser lorsque le circuit consomme un courant important.

⚙️ Fonctionnement de la connexion en série

Dans une connexion en série, les tensions des deux batteries s’additionnent. La capacité du pack reste cependant celle d’une seule batterie.

Pile 1         Pile 2
 1,5 V    +     1,5 V    = 3 V

Accu 1         Accu 2
 1,2 V    +     1,2 V    = 2,4 V

Avec deux accus de 2000 mAh, le pack fournit environ 2,4 V et 2000 mAh, et non 4000 mAh.

🛠️ Tutoriel d’utilisation

1. Vérifiez la tension nécessaire à votre appareil.
2. Choisissez deux piles alcalines AA ou deux accus Ni-MH identiques.
3. Repérez les symboles + et – dans chaque emplacement.
4. Insérez les deux batteries en respectant leur orientation.
5. Mesurez la tension de sortie avec un multimètre.
6. Connectez le positif du support au positif du circuit.
7. Connectez le négatif au GND du circuit.
8. Ajoutez un interrupteur si vous souhaitez commander l’alimentation.

Si le support possède des fils, le rouge correspond généralement au positif et le noir au négatif. Vérifiez néanmoins la polarité avant le branchement.

🔌 Exemple de connexion

Porte-piles + ─── Interrupteur ─── VCC du circuit
Porte-piles – ──────────────────── GND du circuit

⚠️ Précautions d’utilisation

• Ne mélangez pas une pile alcaline et un accu rechargeable.
• Utilisez deux batteries de même marque, capacité et état de charge.
• N’associez pas une batterie neuve avec une batterie usagée.
• Ne rechargez jamais des piles alcalines.
• Retirez les accus Ni-MH pour les recharger avec un chargeur adapté.
• Respectez la polarité de chaque emplacement.
• Ne court-circuitez jamais les deux sorties.
• Retirez les batteries lorsque le montage n’est pas utilisé longtemps.
• N’utilisez pas une batterie qui fuit, chauffe ou présente des dommages.

🎯 Applications principales

• 🤖 Petits robots et jouets électroniques
• 💡 LED avec résistance adaptée
• 📟 Afficheurs et petits modules
• 🔊 Circuits audio basse tension
• 🎓 Travaux pratiques d’électronique
• 🛠️ Prototypes et montages DIY
• 🔔 Buzzers et systèmes d’alarme
• 📡 Capteurs autonomes
• 🎮 Petits contrôleurs électroniques
